KHT100-JY煤礦地面提升機綜合后備保護裝置
說明書
|
KHT100-JY煤礦地面提升機綜合后備保護裝置是嚴格按照煤礦安全規程的要求而研制生產的后備保護裝置，本裝置主要作用于礦山地面提升機安全后備保護，它采用先進的PLC控制技術，具有運行準確，操作簡單，抗干擾能力強，功能完備等特點，外接高速光電編碼器進行速度和深度信號采集，顯示更精確，保護更可靠。
主要功能：
1 、超速保護：等速段速度連續超過 15% 時的制動保護；
2 、自動減速：達到減速點時的控制
3 、限速控制：近井口時的 2m/s 保護；
4 、深度指示器失效保護；
5 、過卷保護：超過正常停車位置 0.5 米時自動保護；
6 、卡箕斗（罐）保護；
7 、松繩保護；
8 、滿倉保護；
9 、閘間隙保護；
10 、方向（信號）閉鎖；
11 、位置（深度）顯示；
12 、瞬時速度顯示；
13 、當次信號顯示；
14 、上次信號顯示；
15 、絞車運行方向指示
16 、聲光顯示；
17 、自檢功能；
18 、復位功能；
19 、清零功能；
20 、緊急制動報警聲解除功能；
21 、制動時寄存顯示當時的有關數值。
技術指標：
1 、電源： AC220V ± 22V
2 、信號電壓： AC220V/127V 24VDC
3 、深度顯示范圍： 0 ～ 9999.99m 精度± 0.01m
4 、速度顯示范圍： 0 ～ 19.99m/s ，精度為± 0.01m/s
|
|
KHT100-JY煤礦地面提升機綜合后備保護裝置安裝示意圖:
|
|
接線圖:
|
|
界面圖:
|

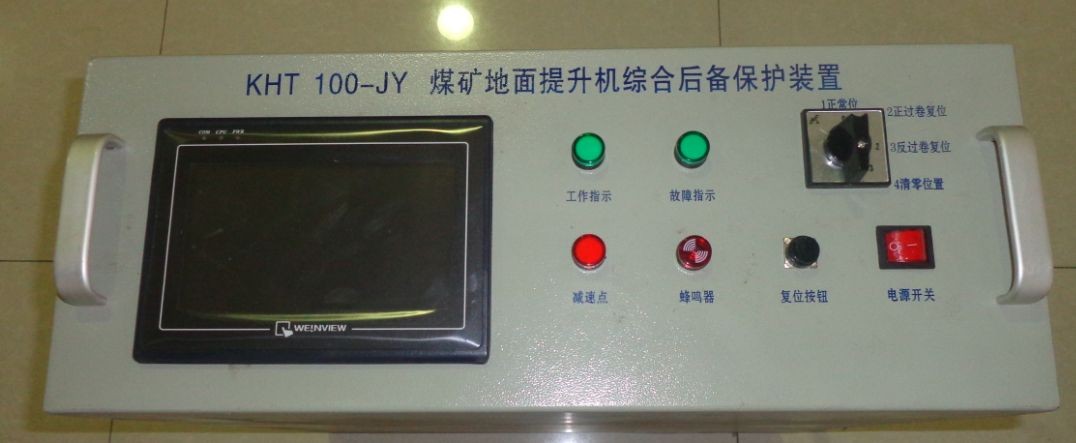

實物圖
洛陽九億重工有限公司
2013年元月
